L’installation de panneaux solaires photovoltaïques sur toiture représente aujourd’hui un enjeu majeur pour la transition énergétique. Avec plus de 150 000 installations résidentielles réalisées en France chaque année, la maîtrise des techniques de fixation devient cruciale pour garantir la sécurité des intervenants et la pérennité des installations. Les défaillances liées à une mauvaise fixation peuvent engendrer des coûts de réparation importants et compromettre l’étanchéité du bâtiment. Cette problématique technique complexe nécessite une approche méthodique, intégrant l’analyse structurelle, le choix des équipements appropriés et le respect strict des protocoles de sécurité.
Analyse préalable de la structure de toiture et dimensionnement des fixations
L’analyse structurelle constitue le fondement de toute installation photovoltaïque réussie. Cette étape préliminaire détermine la faisabilité technique du projet et conditionne le choix des systèmes de fixation. Une évaluation rigoureuse permet d’éviter 85% des pathologies structurelles rencontrées sur les installations solaires, selon les données de l’observatoire national des énergies renouvelables.
Évaluation de la charpente existante : bois, acier ou béton
L’identification précise du type de charpente constitue la première étape de l’analyse structurelle. Les charpentes traditionnelles en bois, majoritaires dans l’habitat résidentiel français, présentent des caractéristiques mécaniques variables selon l’essence utilisée et l’âge de la construction. Le douglas et le chêne offrent une résistance supérieure au sapin ou à l’épicéa, influençant directement les possibilités d’ancrage.
Les structures métalliques, plus fréquentes dans le secteur tertiaire, nécessitent une approche spécifique. L’acier galvanisé présente une excellente tenue dans le temps, mais require des techniques de perçage et de fixation adaptées pour éviter la corrosion galvanique. Les charpentes béton, bien que moins courantes en résidentiel, offrent une capacité portante élevée mais imposent l’utilisation d’ancrages chimiques ou mécaniques spécialisés.
Calcul des charges permanentes et surcharges climatiques selon eurocode 1
Le dimensionnement des fixations s’appuie sur les prescriptions de l’Eurocode 1, qui définit les actions sur les structures. Les panneaux photovoltaïques génèrent une charge permanente comprise entre 15 et 25 kg/m², à laquelle s’ajoutent les rails de montage et les systèmes de fixation. Cette charge statique doit être combinée aux surcharges climatiques variables.
La charge de neige, calculée selon la zone climatique française (de 45 kg/m² en zone A1 à 180 kg/m² en zone E), influence significativement le dimensionnement. Les effets du vent, particulièrement critiques en toiture, génèrent des efforts de soulèvement pouvant atteindre 2,5 kN/m² selon l’exposition du bâtiment. Ces calculs déterminent l’espacement maximal des points de fixation, généralement compris entre 1,2 et 1,5 mètres pour les installations standards.
Détermination des points d’ancrage optimaux avec chevrons et pannes
L’identification des éléments porteurs de la charpente conditionne la répartition des charges et la tenue mécanique de l’installation. Les chevrons, éléments de section courante 50×150
x175 mm, doivent être repérés précisément sous la couverture pour assurer un ancrage fiable des crochets de fixation. Les pannes, généralement de section plus importante, reprennent les charges globales de la toiture et constituent des zones d’ancrage prioritaires pour les systèmes de fixation de panneaux solaires sur toiture, notamment en cas de fortes sollicitations au vent. L’objectif est de transmettre les efforts générés par les modules photovoltaïques directement vers ces éléments porteurs, en évitant les appuis sur des liteaux ou contre-lattes, qui ne sont pas dimensionnés pour ce type de charge.
En pratique, la détermination des points d’ancrage optimaux nécessite souvent la dépose ponctuelle de tuiles ou d’ardoises pour visualiser la charpente. Un traçage méthodique, à l’aide d’un cordeau ou d’un laser, permet de reporter l’axe des chevrons sur la couverture afin de positionner les crochets de toiture avec précision. Vous veillerez également à répartir les fixations sur l’ensemble de la surface du champ photovoltaïque pour limiter les concentrations de charge. Cette distribution homogène améliore la tenue mécanique globale et réduit les risques de déformation de la toiture à long terme.
Vérification de l’étanchéité existante : membrane EPDM, tuiles mécaniques ou ardoises
Avant toute fixation de panneaux solaires sur une toiture, il est impératif de vérifier l’état de l’étanchéité existante. Sur toiture-terrasse, les membranes EPDM ou bitumineuses doivent être exemptes de fissures, cloques ou décollements. Une membrane vieillissante ou mal posée risque de se déchirer lors de la mise en place des plots de fixation ou des rails lestés. Dans ce cas, un renforcement ou une réfection partielle de l’étanchéité peut s’avérer nécessaire avant d’envisager la pose de panneaux photovoltaïques.
Sur toitures en tuiles mécaniques ou en tuiles canal, l’examen porte sur la présence de tuiles fissurées, poreuses ou mal emboîtées. Toute tuile endommagée doit être remplacée pour éviter les infiltrations ultérieures, d’autant plus que l’accès sera plus complexe une fois les rails de montage installés. Les couvertures en ardoises naturelles ou fibres-ciment nécessitent une attention particulière : une ardoise cassée ou un crochet oxydé peut rapidement compromettre l’étanchéité globale. En anticipant ces réparations, vous sécurisez durablement la toiture et limitez les interventions de maintenance sous les panneaux solaires.
Sélection et installation des systèmes de fixation spécialisés
Le choix des systèmes de fixation pour panneaux solaires sur toiture conditionne autant la sécurité que les performances de l’installation. Face à une offre très large de crochets, rails et étriers, il est tentant d’opter pour des solutions « universelles ». Pourtant, chaque type de couverture et chaque configuration de charpente demande une solution technique spécifique. Comment s’y retrouver ? En s’appuyant sur les gammes de fabricants reconnus et sur une pose conforme aux recommandations de l’Avis Technique ou de l’Évaluation Technique Européenne (ETE) associée aux produits sélectionnés.
Crochets de toiture schletter, K2 systems ou van der valk solar

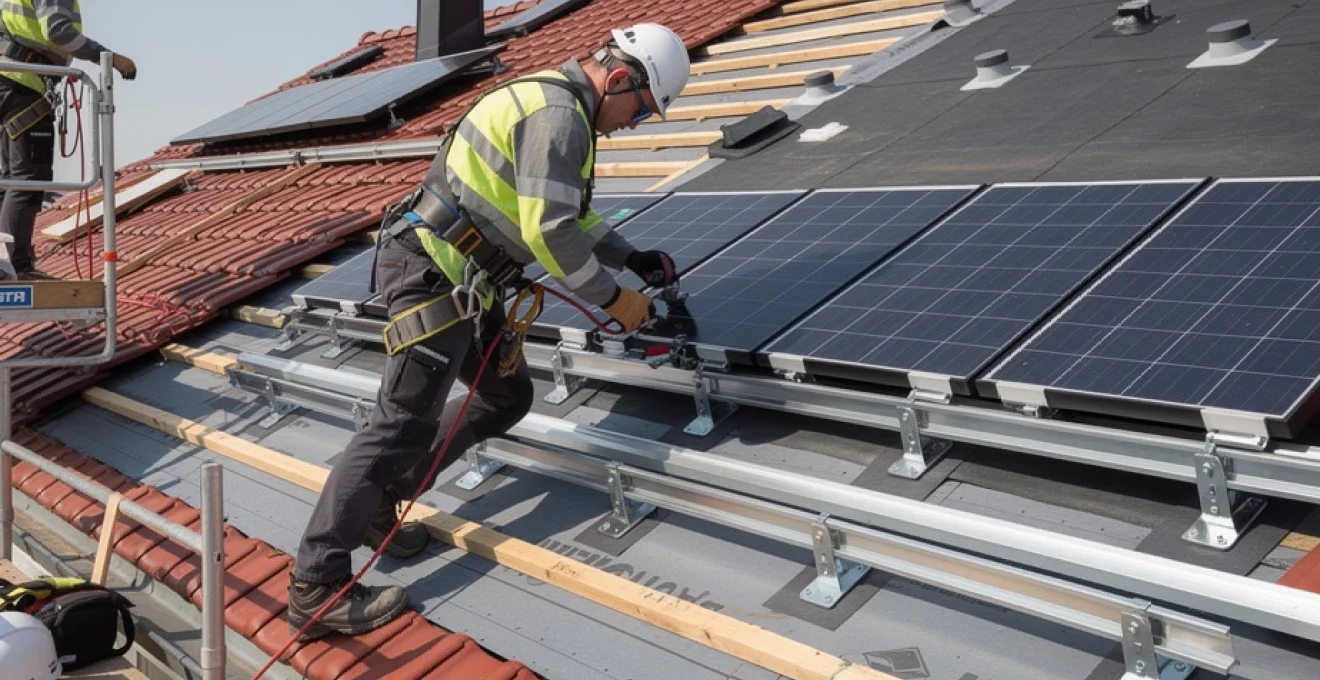

Les crochets de toiture constituent l’interface essentielle entre la charpente et la structure de montage des panneaux photovoltaïques. Les grands fabricants comme Schletter, K2 Systems ou Van der Valk Solar proposent des gammes complètes de crochets adaptés aux tuiles mécaniques, tuiles canal, ardoises ou bacs acier. Ces accessoires sont conçus pour se glisser sous la couverture et se fixer directement dans les chevrons, garantissant ainsi une reprise d’efforts conforme aux exigences de l’Eurocode. Chaque crochet est généralement réglable en hauteur, ce qui permet de compenser les irrégularités de la toiture et d’aligner parfaitement les rails de montage.
Pour une fixation de panneaux solaires sur tuiles mécaniques, on privilégie des crochets avec platine large et vis de fixation en inox, vissées dans le chevron à l’aide de tire-fonds. Sur ardoises, l’utilisation de crochets spécifiques avec chape de protection et joints d’étanchéité est incontournable afin d’éviter les points de rupture dans la couverture. Vous l’aurez compris, il ne s’agit pas seulement de « poser des crochets », mais de choisir des accessoires testés en soufflerie, dimensionnés pour résister à des vitesses de vent extrêmes. À l’image d’une ceinture de sécurité en voiture, ces crochets resteront invisibles au quotidien, mais deviendront déterminants en cas de tempête.
Rails de montage en aluminium extrudé 40x40mm ou 35x35mm
Les rails de montage en aluminium extrudé assurent la liaison entre les crochets de toiture et les modules photovoltaïques. Les profils les plus courants présentent des sections de type 40×40 mm ou 35×35 mm, offrant un bon compromis entre rigidité et légèreté. Leur géométrie interne est optimisée pour accueillir les boulons coulissants, étriers de serrage et connecteurs, tout en limitant les déformations sous charge. En pratique, le choix de la section du rail dépend de la portée entre supports, des charges de vent et de neige, ainsi que de la longueur des rangées de panneaux.
Lors de l’installation, les rails sont généralement fixés perpendiculairement aux chevrons, en respectant un entraxe défini par le fabricant en fonction des calculs de charge. Des jonctions spécifiques permettent de relier deux rails en garantissant la continuité mécanique et électrique de la structure. Le rail joue alors un double rôle : support mécanique et conducteur de liaison équipotentielle. Une attention particulière doit être portée à l’alignement des rails, un peu comme les rails d’un chemin de fer : un défaut d’alignement de quelques millimètres au départ peut se transformer en décalage important à l’extrémité de la rangée de panneaux.
Étriers de serrage et boulons inoxydables A4-316L
Les étriers de serrage (ou clamps) assurent la fixation des modules photovoltaïques sur les rails de montage. On distingue les étriers centraux, qui serrent deux panneaux voisins, et les étriers de bout, qui maintiennent les panneaux en extrémité de rangée. Pour garantir une tenue optimale, ces étriers sont généralement fabriqués en aluminium ou en acier inoxydable, avec des boulons et écrous en inox A4-316L. Cette nuance d’inox offre une excellente résistance à la corrosion, particulièrement importante en zones côtières ou industrielles.
Le couple de serrage des étriers est un paramètre clé souvent négligé. Un serrage insuffisant peut entraîner un glissement des modules en cas de forte pente, tandis qu’un serrage excessif risque d’endommager le cadre du panneau. La plupart des fabricants recommandent un couple de serrage compris entre 8 et 12 N·m, à vérifier à l’aide d’une clé dynamométrique. En respectant ces préconisations, vous évitez les micro-déformations du cadre qui, à la manière d’une fatigue mécanique invisible, peuvent réduire la durée de vie des modules à long terme.
Joints d’étanchéité EPDM et manchons de traverse de couverture
Dès que la fixation de panneaux solaires implique un perçage de la couverture (bac acier, fibro-ciment, tôle à joint debout), la gestion de l’étanchéité devient un enjeu central. Les joints d’étanchéité en EPDM, associés à des rondelles d’appui et des vis auto-perceuses adaptées, permettent de recréer une barrière efficace contre l’eau. L’EPDM offre une excellente résistance aux UV et aux variations de température, ce qui en fait un matériau privilégié pour les points de pénétration en toiture. Pour les toitures-terrasses, des plots ou rails thermosoudés viennent se solidariser à la membrane étanchéité, évitant ainsi tout perçage.
Les manchons de traverse de couverture, utilisés notamment sur les toitures en tuiles ou ardoises, permettent de guider les éléments de fixation (tiges filetées, crochets spécifiques) à travers la couverture tout en préservant l’étanchéité. Ils s’apparentent à un « chemise » protectrice, un peu comme le joint autour d’un passage de tuyauterie dans un mur. En respectant scrupuleusement les schémas de pose fournis par les fabricants et en contrôlant visuellement chaque point de pénétration, vous limitez drastiquement les risques d’infiltration, souvent découverts plusieurs années après l’installation.
Protocoles de sécurité et équipements de protection individuelle
Travailler sur une toiture pour fixer des panneaux solaires implique des risques de chute, de glissade et de projection d’outils. La hauteur moyenne d’une maison individuelle en France avoisine 6 à 8 mètres au faîtage, une chute à cette hauteur ayant des conséquences graves dans plus de 70 % des cas selon l’OPPBTP. La mise en place de protocoles de sécurité rigoureux et l’utilisation d’équipements de protection individuelle (EPI) adaptés ne sont donc pas une option, mais une obligation. Comment concilier efficacité sur chantier et sécurité maximale ? En intégrant la prévention des risques dès la phase de préparation.
Harnais antichute classe A selon norme EN 361 et points d’ancrage temporaires
Le harnais antichute de classe A, conforme à la norme EN 361, est l’EPI de base pour tout intervenant travaillant en hauteur sur une toiture. Ce harnais, ajusté à la morphologie de l’utilisateur, est relié à un système d’assurage (longe, enrouleur, ligne de vie) fixé sur un point d’ancrage conforme à la norme EN 795. Les points d’ancrage temporaires, installés sur la structure porteuse ou sur des éléments spécifiques de la toiture, permettent de sécuriser les déplacements tout au long du chantier de pose de panneaux photovoltaïques.
Il est essentiel de vérifier visuellement l’état du harnais avant chaque utilisation : absence de coupures, de coutures endommagées ou de pièces métalliques déformées. Une formation minimale à l’utilisation des systèmes antichute est également indispensable pour savoir, par exemple, comment adapter la longueur de la longe en fonction de la pente de toiture. Comme une ceinture d’escalade, le harnais ne doit jamais être perçu comme une simple formalité, mais comme un dispositif vital dont la fiabilité dépend autant du matériel que de la façon dont vous l’utilisez.
Échafaudages roulants altrad ou layher avec garde-corps intégrés
L’accès à la toiture est une autre étape critique. Plutôt que d’utiliser uniquement des échelles, il est recommandé de recourir à des échafaudages roulants de marques reconnues comme Altrad ou Layher. Ces équipements, dotés de garde-corps intégrés et de planchers antidérapants, offrent une plateforme de travail stable pour la préparation du matériel, la découpe des rails ou la manutention des panneaux. Ils permettent également de réduire les montées et descentes répétées, source de fatigue et de perte de concentration.
L’échafaudage doit être monté conformément à la notice du fabricant et contrôlé avant chaque utilisation. La hauteur de travail sera adaptée pour accéder confortablement à la gouttière et au bas de pente, là où se fixent les premiers crochets de toiture. En sécurisant cette zone, vous créez une « base arrière » sûre, un peu comme un camp de base en alpinisme, à partir de laquelle les intervenants peuvent progresser vers les zones plus hautes du toit.
Sangles de sécurité et mousquetons certifiés CE pour travaux en hauteur
Les sangles de sécurité, longes et mousquetons certifiés CE complètent le dispositif antichute. Les mousquetons à verrouillage automatique, conformes aux normes EN 362, permettent de relier rapidement le harnais aux lignes de vie temporaires ou aux points d’ancrage. Les sangles, quant à elles, peuvent servir à créer des ancrages provisoires autour d’éléments structurels fiables (pannes, poteaux, structures métalliques), lorsque les ancrages normalisés ne sont pas disponibles ou ne peuvent pas être installés.
Il est recommandé de consigner par écrit la configuration des ancrages temporaires utilisés lors de l’installation des panneaux solaires : localisation, type de support, charge admissible. Cette traçabilité facilite les inspections ultérieures et permet de reproduire des configurations sûres sur d’autres chantiers. Là encore, la vigilance est de mise : un mousqueton mal verrouillé ou une sangle passée autour d’un élément non porteur peut donner une illusion de sécurité, un peu comme un frein de voiture défectueux qui semble fonctionner… jusqu’au jour où il est vraiment sollicité.
Casques de protection et chaussures antidérapantes normées S3
En complément des dispositifs antichute, le port du casque de protection et de chaussures de sécurité normées S3 est indispensable. Le casque protège contre les chutes d’objets (outils, rails, tuiles) et contre les chocs lors de déplacements sur le toit ou à proximité de la gouttière. Les chaussures de sécurité S3, équipées de semelles antidérapantes et d’une protection anti-perforation, réduisent le risque de glissade sur les tuiles humides et protègent le pied contre les vis ou débris tranchants.
Des gants de manutention, des lunettes de protection et, si nécessaire, une protection auditive complètent l’équipement de base. La règle à garder en tête ? Toute opération de fixation de panneaux solaires sur toiture doit être pensée comme un travail en milieu à risque contrôlé. Vous ne monteriez pas sur une toiture en plein hiver sans manteau adapté ; de la même manière, vous ne devriez jamais y travailler sans EPI complets et en bon état.
Techniques de pose et raccordement électrique des modules photovoltaïques
Une fois la structure de fixation installée et les mesures de sécurité en place, vient l’étape clé de la pose des modules photovoltaïques et de leur raccordement électrique. Cette phase conditionne directement la performance de votre installation solaire, mais aussi sa conformité aux normes électriques (NF C 15-712-1 notamment). Comment fixer un panneau solaire sur toiture tout en optimisant sa production et en limitant les risques électriques ? En suivant une séquence de pose logique, du positionnement des rails au raccordement final à l’onduleur ou au micro-onduleur.
La première étape consiste à vérifier l’alignement des rails et le respect des entraxes imposés par le fabricant des modules. Les panneaux sont ensuite montés sur le toit, idéalement à deux personnes pour éviter toute torsion du cadre. On commence souvent par un panneau d’angle, qui sert de référence pour l’ensemble du champ photovoltaïque. Les étriers de bout sont installés en premier, puis les étriers centraux viennent solidariser les panneaux suivants au fur et à mesure de leur pose. Chaque module est contrôlé visuellement (verre, cadre, boîtes de jonction) avant d’être définitivement serré.
Le raccordement électrique des modules dépend de l’architecture choisie : onduleur central, micro-onduleurs ou optimiseurs de puissance. Dans le cas d’un onduleur central, les panneaux sont généralement câblés en séries (strings) via leurs connecteurs MC4, en veillant à respecter la tension maximale d’entrée de l’onduleur. Les câbles DC sont acheminés dans des gaines ou chemins de câbles résistants aux UV, solidement fixés à la structure pour éviter tout frottement sur la toiture. Avec des micro-onduleurs, chaque module est raccordé individuellement au réseau AC, ce qui permet une meilleure tolérance aux ombrages partiels et une maintenance plus aisée.
Une attention particulière doit être portée à la gestion des boucles de câble et aux risques d’arcs électriques. Les longueurs de câble excédentaires sont à proscrire : elles doivent être soigneusement lovées et fixées, sans créer de boucles susceptibles de capter les surtensions induites par la foudre. Les boîtes de jonction, coffrets de protection DC et AC, ainsi que les dispositifs de sectionnement doivent être accessibles pour la maintenance, tout en étant protégés des intempéries. En cas de doute, le recours à un électricien qualifié ou à une entreprise RGE est fortement recommandé pour garantir un raccordement conforme et sécurisé.
Contrôles de conformité et maintenance préventive des installations solaires
Une installation photovoltaïque performante ne se limite pas à une pose soignée : elle nécessite également des contrôles de conformité et une maintenance préventive régulière. Ces opérations, parfois perçues comme accessoires, conditionnent pourtant la durée de vie des panneaux (souvent supérieure à 25 ans) et la stabilité de leur rendement. À l’image d’une révision automobile, un contrôle périodique permet de détecter les signes avant-coureurs de dysfonctionnement avant qu’ils ne se transforment en panne ou en sinistre.
Les contrôles de conformité interviennent généralement à la réception de l’installation. Ils incluent la vérification des serrages (crochets, rails, étriers), le contrôle de l’étanchéité aux points de pénétration, ainsi que des mesures électriques (tension à vide, courant de court-circuit, isolement des circuits DC). Un rapport de mise en service, parfois accompagné d’un contrôle par un organisme extérieur (Consuel pour le raccordement au réseau), atteste que l’installation respecte les normes en vigueur. Cette documentation sera précieuse en cas de sinistre ou pour faire valoir les garanties constructeurs.
La maintenance préventive s’organise ensuite sur un rythme adapté au contexte : tous les ans pour les sites exposés (bord de mer, zones industrielles), tous les 2 à 3 ans pour les maisons individuelles classiques. Elle comprend l’inspection visuelle de la toiture (tuiles, ardoises, membranes), des fixations mécaniques (reprise éventuelle de serrage) et du câblage (absence de frottement, de câble sectionné ou de connecteur endommagé). Un contrôle thermographique peut permettre de détecter les points chauds sur les modules ou les connexions, indicateurs de futures défaillances.
Le nettoyage des panneaux, enfin, participe indirectement à la sécurité de l’installation. Des salissures importantes peuvent entraîner des échauffements localisés et une baisse notable de production. Un nettoyage doux, avec de l’eau claire et une brosse souple, suffit généralement, en prenant soin de respecter les consignes du fabricant. En combinant une fixation de panneaux solaires sur toiture réalisée dans les règles de l’art avec des contrôles réguliers, vous maximisez la rentabilité de votre investissement tout en garantissant la sécurité de votre bâtiment et de ses occupants pour de nombreuses années.
